수경재배 시스템에서 순환펌프는 식물의 생명줄과 같은 역할을 합니다. 적절한 펌프 용량 선정은 작물의 건강한 성장과 시스템의 경제적 운영에 직결되는 핵심 요소입니다. 본 글에서는 과학적 계산법을 바탕으로 시스템별 최적 펌프 용량을 산정하는 방법을 상세히 설명하겠습니다.
수경재배 펌프의 역할과 중요성
펌프가 담당하는 핵심 기능
수경재배에서 순환펌프는 단순히 물을 순환시키는 역할을 넘어서 다음과 같은 핵심 기능을 수행합니다:
양분 공급 시스템: • 양액 탱크에서 식물 근권까지 영양분 운반 • 균일한 양분 농도 유지를 위한 지속적 순환 • 농도 편차 방지 및 침전물 재분산
산소 공급 역할: • 양액 순환을 통한 자연적 산소 용해 • 정체 구간 방지로 혐기성 환경 차단 • 뿌리 호흡에 필수적인 용존산소 공급
온도 조절 기능: • 양액 순환으로 온도 균등화 • 국부적 과열이나 냉각 방지 • 계절별 온도 변화에 대한 완충 효과
부적절한 펌프 용량의 문제점
용량 부족 시: • 양분 공급 부족으로 인한 성장 저해 • 정체 구간 발생으로 뿌리 부패 위험 증가 • 온도 편차로 인한 스트레스 발생
과용량 선정 시: • 불필요한 전력 소모로 운영비 증가 • 과도한 유속으로 인한 뿌리 손상 위험 • 시스템 내 난류 발생으로 식물 스트레스
기본 펌프 용량 계산 공식
유량(Q) 계산의 기본 원리
수경재배 펌프의 기본 유량은 다음 공식으로 계산됩니다:
Q = V × n / t
여기서:
- Q = 필요 유량 (L/min 또는 GPH)
- V = 시스템 총 양액량 (L)
- n = 시간당 순환 횟수
- t = 60분 (시간 단위 환산)
시스템별 순환 횟수 기준
연구 결과에 따른 시스템별 권장 순환 횟수:
NFT 시스템: • 권장 순환 횟수: 시간당 6-12회 • 특징: 얇은 양액막 유지 필요로 지속적 순환 필수 • 계산 예시: 100L 시스템 × 8회/시간 = 800L/h = 13.3L/min
DWC 시스템: • 권장 순환 횟수: 시간당 2-4회 • 특징: 대용량 양액으로 완충 효과 있어 낮은 순환 속도 적용 • 계산 예시: 500L 시스템 × 3회/시간 = 1,500L/h = 25L/min
Ebb & Flow 시스템: • 권장 순환 횟수: 1일 4-8회 (간헐 운전) • 특징: 주기적 충수/배수로 펌프 간헐 작동 • 계산 시 피크 유량 고려 필요
양정(Head) 계산 방법
양정의 구성 요소
펌프 양정은 다음 세 가지 요소의 합으로 구성됩니다:
H_total = H_static + H_friction + H_system
1. 정적 양정 (H_static): • 흡입구와 토출구의 높이 차이 • 중력에 의한 압력 손실 • 계산법: H_static = h_up - h_down (m)
2. 마찰 양정 (H_friction): • 배관 내 유동 저항으로 인한 압력 손실 • 배관 길이, 직경, 재질에 따라 변화 • 계산법: Darcy-Weisbach 공식 적용
3. 시스템 양정 (H_system): • 밸브, 엘보, 티, 필터 등으로 인한 압력 손실 • 각 부품별 저항 계수 적용 • 일반적으로 마찰 양정의 20-30% 추가
실제 양정 계산 예시
소규모 NFT 시스템 (20㎡):
- 정적 양정: 1.5m (탱크에서 최고점까지)
- 배관 총 길이: 15m, 직경 25mm
- 마찰 양정: 0.8m (경험치 적용)
- 시스템 양정: 0.2m (부속품 손실)
- 총 양정: 2.5m
시스템 규모별 펌프 용량 산정
소규모 시스템 (1-50㎡)
가정용/교육용 시스템 특징: • 양액량: 50-500L • 재배 작물: 상추, 바질, 허브류 • 시스템 형태: 주로 NFT, 소형 DWC
권장 펌프 사양:
- 유량: 300-2,000 L/h (5-33 L/min)
- 양정: 1-3m
- 전력: 10-50W
- 펌프 타입: 수중펌프 (잠수펌프)
계산 예시 - 10㎡ NFT 시스템:
양액량: 80L
순환 횟수: 8회/시간
필요 유량: 80L × 8회 = 640L/h
안전계수 1.2 적용: 640 × 1.2 = 768L/h
권장 펌프: 800L/h (13.3L/min) 용량 선정
중규모 시스템 (50-500㎡)
소상업 농장 특징: • 양액량: 500-5,000L • 재배 작물: 엽채류, 허브, 딸기 • 시스템 형태: NFT, DWC, Ebb & Flow 복합
권장 펌프 사양:
- 유량: 2,000-15,000 L/h (33-250 L/min)
- 양정: 2-8m
- 전력: 50-500W
- 펌프 타입: 외부 원심펌프
계산 예시 - 200㎡ 복합 시스템:
NFT 구역: 2,000L, 8회/시간 = 16,000L/h
DWC 구역: 3,000L, 3회/시간 = 9,000L/h
총 필요 유량: 25,000L/h
안전계수 1.3 적용: 32,500L/h
권장 펌프: 35,000L/h (583L/min) 용량 선정
대규모 시스템 (500㎡ 이상)
상업 농장 특징: • 양액량: 5,000L 이상 • 재배 작물: 토마토, 파프리카, 오이 등 • 시스템 형태: 점적관수, 대형 NFT
권장 펌프 사양:
- 유량: 15,000L/h 이상
- 양정: 5-20m
- 전력: 500W 이상
- 펌프 타입: 고효율 외부 펌프, 다단 펌프
작물별 펌프 용량 최적화
엽채류 (상추, 시금치, 케일)
특성: • 뿌리 시스템이 얕고 섬세 • 지속적인 수분 공급 필요 • 과도한 유속에 민감
최적화 지침:
- NFT: 유량 1-2 L/min/m² (채널당)
- DWC: 온화한 순환으로 뿌리 손상 방지
- 권장 순환 속도: 0.1-0.3 m/s
과채류 (토마토, 파프리카, 오이)
특성: • 깊은 뿌리 시스템 • 높은 수분 요구량 • 강한 유속에도 견딤
최적화 지침:
- 점적관수: 2-4 L/h/주 (작물당)
- 높은 순환률로 충분한 양분 공급
- 권장 순환 속도: 0.5-1.0 m/s
허브류 (바질, 민트, 로즈마리)
특성: • 과습에 민감한 품종 다수 • 뿌리 호흡 중요 • 적절한 건습 주기 필요
최적화 지침:
- NFT: 얇은 막 형성으로 뿌리 노출 부분 확보
- 간헐 순환 방식 적용 고려
- 권장 순환 속도: 0.2-0.5 m/s
펌프 동력(BHP) 계산
축동력 계산 공식
펌프에 필요한 축동력은 다음 공식으로 계산됩니다:
BHP = (Q × H × γ) / (3960 × η)
여기서:
- BHP = 축동력 (HP)
- Q = 유량 (GPM)
- H = 양정 (ft)
- γ = 비중 (물 = 1.0, 양액 = 1.05)
- η = 펌프 효율 (일반적으로 0.6-0.8)
모터 용량 산정
모터 용량 = BHP × 안전계수 / 모터 효율
안전계수는 일반적으로 1.1-1.2를 적용하며, 모터 효율은 0.85-0.92 정도입니다.
계산 예시:
유량: 100 GPM (379 L/min)
양정: 20 ft (6.1m)
펌프 효율: 70%
BHP = (100 × 20 × 1.05) / (3960 × 0.7) = 0.76 HP
모터 용량 = 0.76 × 1.15 / 0.9 = 0.97 HP
→ 1 HP 모터 선정
계절별 펌프 운영 최적화
여름철 운영 전략
온도 상승 대응: • 양액 온도 상승으로 용존산소 감소 • 순환 횟수를 20-30% 증가시켜 산소 공급 보강 • 야간 운전 비중 확대로 전력비 절약
증발량 증가 대응: • 보충수 공급량 증가로 농도 관리 • 유량 센서 활용 실시간 모니터링 • 자동 보충 시스템 연동
겨울철 운영 전략
온도 하강 대응: • 양액 점도 증가로 펌프 부하 증가 • 가온 시설과 연동한 온도 관리 • 순환 속도 조절로 과냉각 방지
전력 효율 개선: • 인버터 펌프 활용으로 가변 운전 • 타이머 제어로 불필요한 운전 방지 • 단열 강화로 온도 손실 최소화
펌프 선정 시 고려사항
펌프 타입별 특성

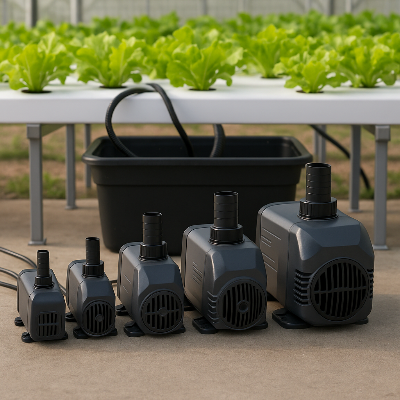

수중펌프 (잠수펌프):
- 장점: 설치 간단, 소음 적음, 초기비용 저렴
- 단점: 유지보수 어려움, 양정 한계
- 적용: 소규모 DWC, 양액 탱크 내부 설치

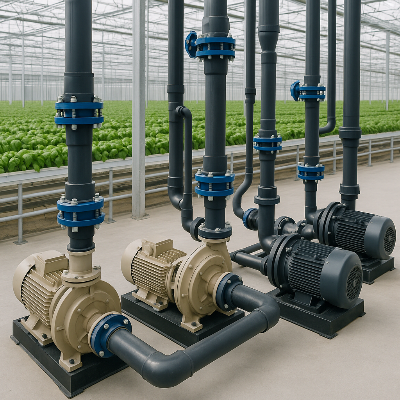

외부 원심펌프:
- 장점: 고양정 가능, 유지보수 용이, 높은 효율
- 단점: 설치 복잡, 소음 발생, 초기비용 높음
- 적용: 중대규모 시스템, 장거리 이송
다단 펌프:
- 장점: 매우 높은 양정, 안정적 운전
- 단점: 고가, 복잡한 구조
- 적용: 고층 건물, 장거리 수직 이송
제어 시스템 연동
인버터 (VFD) 적용: • 유량 가변 제어로 에너지 절약 • 소프트 스타트로 펌프 보호 • 압력 일정 제어 가능
자동화 시스템: • pH/EC 연동 자동 운전 • 수위 센서 연동 보호 기능 • 원격 모니터링 및 제어
유지보수 및 트러블슈팅
정기 점검 항목
일일 점검: • 펌프 운전 상태 및 이상음 확인 • 유량 및 압력 정상 범위 확인 • 누수 및 진동 점검
주간 점검: • 펌프 효율 측정 및 기록 • 배관 및 밸브 작동 상태 확인 • 전기 계통 점검
월간 점검: • 임펠러 및 케이싱 청소 • 베어링 및 씰 상태 확인 • 성능 곡선 대조 분석
일반적 문제 및 해결책
유량 부족:
- 원인: 임펠러 막힘, 흡입라인 누기, 양정 초과
- 해결: 청소, 누기 보수, 펌프 용량 재검토
과도한 소음:
- 원인: 캐비테이션, 베어링 마모, 불균형
- 해결: 흡입 압력 증가, 베어링 교체, 밸런싱
빈번한 기동/정지:
- 원인: 압력탱크 용량 부족, 압력스위치 오작동
- 해결: 축압탱크 용량 증대, 스위치 교체
FAQ
Q1: 펌프 용량이 부족한지 어떻게 알 수 있나요? A1: 양액 순환이 느려지거나 정체 구간이 발생하고, 식물 생육이 불균등하게 나타나면 용량 부족을 의심해볼 수 있습니다. 유량계를 설치하여 설계 유량과 실제 유량을 비교해보는 것이 정확합니다.
Q2: 여러 시스템을 하나의 펌프로 운영할 수 있나요? A2: 가능하지만 각 시스템의 요구 조건이 다르므로 권장하지 않습니다. 특히 NFT와 DWC는 순환 주기가 달라 별도 펌프 사용이 바람직합니다.
Q3: 펌프 효율을 높이는 방법은? A3: 적정 용량 선정, 정기적인 청소와 점검, 인버터 사용을 통한 가변 운전, 배관 최적화를 통한 손실 최소화가 효과적입니다.
Q4: 겨울철 펌프 보호 방법은? A4: 동결 방지를 위한 보온, 장기간 미사용 시 완전 배수, 양액 농도 조절을 통한 어는점 하강 등의 방법이 있습니다.
Q5: 펌프 교체 시기는 언제인가요? A5: 일반적으로 5-7년이 교체 주기이지만, 효율이 설계치의 80% 이하로 떨어지거나, 잦은 고장이 발생하거나, 부품 공급이 중단된 경우 조기 교체를 고려해야 합니다.
실제 적용 사례 및 경제성 분석
사례 1: 소규모 NFT 시스템 최적화
농장 개요: • 면적: 30㎡ (9평) • 작물: 상추 600주 • 기존 시스템: 1,200L/h 펌프 사용
문제점 분석: • 전력 소모량: 80W (연간 전력비 약 50만원) • 과도한 유속으로 뿌리 손상 발생 • 양액 온도 상승 문제
최적화 결과: • 권장 용량: 800L/h 펌프로 교체 • 전력 소모량: 50W (37.5% 절약) • 뿌리 손상 해결로 수확량 15% 증가 • 투자회수 기간: 8개월
사례 2: 중규모 복합 시스템 구축
농장 개요: • 면적: 300㎡ (90평) • 작물: 상추, 바질, 딸기 복합 재배 • 시스템: NFT + DWC 하이브리드
설계 조건:
NFT 구역 (200㎡): 양액량 1,500L
- 순환 횟수: 시간당 8회
- 필요 유량: 12,000L/h
DWC 구역 (100㎡): 양액량 2,000L
- 순환 횟수: 시간당 3회
- 필요 유량: 6,000L/h
총 필요 유량: 18,000L/h
안전계수 1.2 적용: 21,600L/h
펌프 선정: • 주펌프: 25,000L/h (417L/min) • 보조펌프: 10,000L/h (백업용) • 총 전력: 450W • 연간 운영비: 약 280만원
경제성 분석: • 초기 투자비: 펌프 및 제어장치 500만원 • 연간 수익 증대: 1,200만원 • 투자회수 기간: 5개월
스마트 펌프 시스템 도입
IoT 연동 펌프 제어
실시간 모니터링: • 유량, 압력, 전력 소모량 실시간 측정 • 스마트폰 앱을 통한 원격 모니터링 • 이상 발생 시 즉시 알림 기능
자동 최적화: • AI 기반 순환 패턴 학습 • 작물 생육 단계별 자동 조절 • 날씨 연동 운전 스케줄 조정
에너지 효율 극대화
가변속 제어 (VFD): • 실시간 유량 조절로 30-50% 전력 절약 • 소프트 스타트로 펌프 수명 연장 • 압력 일정 제어로 시스템 안정성 향상
태양광 연동 시스템: • 낮 시간 태양광 발전 연동 운전 • 배터리 저장 시스템과 연계 • 야간 저전력 모드 자동 전환
미래 기술 동향
고효율 펌프 기술
마그네틱 드라이브 펌프: • 밀폐형 구조로 누수 완전 차단 • 유지보수 비용 90% 절감 • 20년 이상 장기간 사용 가능
스마트 재질 적용: • 세라믹 베어링으로 내구성 향상 • 항균 코팅으로 위생성 개선 • 경량 소재로 설치 편의성 증대
통합 관리 시스템
디지털 트윈 기술: • 가상 시스템으로 최적 운전점 시뮬레이션 • 예측 정비로 고장 사전 방지 • 운전 데이터 기반 성능 최적화
블록체인 기반 이력 관리: • 펌프 운전 데이터 무결성 보장 • 유지보수 이력 투명한 관리 • 성능 보증 시스템 구축
맞춤형 펌프 선정 체크리스트
기본 정보 확인
□ 시스템 타입 확인
- NFT / DWC / Ebb & Flow / 점적관수
- 복합 시스템 여부
□ 규모 및 작물 정보
- 재배 면적 (㎡)
- 주요 재배 작물
- 양액 탱크 용량 (L)
□ 설치 환경 조사
- 펌프 설치 위치
- 최대 양정 (m)
- 배관 총 길이 및 직경
성능 요구사항
□ 유량 계산
- 시간당 순환 횟수 결정
- 안전계수 적용 (1.2-1.5)
- 피크 시간 유량 고려
□ 양정 산정
- 정적 양정 측정
- 마찰 손실 계산
- 시스템 저항 추가
□ 제어 요구사항
- 자동/수동 제어 방식
- 인버터 적용 여부
- 모니터링 시스템 연동
경제성 검토
□ 초기 투자비
- 펌프 본체 비용
- 설치 및 배관 공사비
- 제어 시스템 비용
□ 운영비 분석
- 연간 전력비 산정
- 유지보수 비용 예상
- 교체 주기 및 비용
□ 투자회수 분석
- 에너지 절약 효과
- 수확량 증대 효과
- 인건비 절약 효과
글로벌 표준 및 인증
국제 표준 준수
ISO 9906 (펌프 성능 시험) • 표준화된 성능 측정 방법 • 효율 등급 분류 기준 • 성능 곡선 표기 방법
IEC 60034 (전동기 표준) • 효율 등급 IE1-IE4 분류 • 고효율 모터 선정 기준 • 환경 조건별 적용 기준
에너지 효율 인증
한국 고효율 에너지기자재 인증 • 최소 효율 기준 충족 • 정부 보조금 지원 대상 • 녹색건축 인증 점수 획득
유럽 CE 마킹 • 안전성 및 환경 기준 준수 • 전자파 적합성 인증 • 수출용 제품 필수 인증
결론: 최적 펌프 시스템 구축 전략
수경재배에서 펌프 시스템은 단순한 설비가 아닌 생산성과 경제성을 좌우하는 핵심 인프라입니다. 성공적인 펌프 시스템 구축을 위해서는:
1. 정확한 용량 산정 과학적 계산법에 기반한 정밀한 용량 산정이 모든 것의 출발점입니다.
2. 시스템 특성 고려 NFT, DWC 등 각 시스템의 고유한 특성을 반영한 맞춤형 설계가 필요합니다.
3. 미래 확장성 고려 초기 투자 시 향후 확장 계획을 반영하여 여유 용량을 확보해야 합니다.
4. 스마트 기술 활용 IoT, AI 등 최신 기술을 접목하여 효율성과 편의성을 극대화해야 합니다.
적절한 펌프 선정과 운영을 통해 에너지 비용을 30-50% 절감하면서도 작물 수확량을 10-20% 향상시킬 수 있습니다. 이는 수경재배 농장의 경쟁력 확보와 지속가능한 성장의 핵심 요소입니다.
참고문헌
[1] 대한중전기. 펌프 구입 요령. http://www.demcokorea.com/html/hi_content1.php
[2] Grundfos. Learning to calculate how much head the pump must generate. https://www.grundfos.com/kr/learn/ecademy/all-courses/pump-sizing/
[3] Indoor Hydroponics. The Ultimate Guide to Water Pump Sizes for Hydroponics. https://indoorhydroponics.info/the-ultimate-guide-to-water-pump-sizes-for-hydroponics/
[4] 브런치. 수경재배에 대해 알아야 할 모든 것. https://brunch.co.kr/@ecotown/184
[5] Inside Insights. 펌프 축동력(Brake horse power)과 모터 용량(Motor power) 구하는 방법. http://sadboxabc.blogspot.com/2019/04/brake-horse-power-motor-power.html
